柴电一体扒渣机，柴电双动力扒渣机
功能及特点．
柴电双动力扒渣机适用于矿山工程、水利工程等工程施工机械及断面引水洞，矿山巷道出渣等之作用。
柴电双动力扒渣机主要用于一些生产作业空间狭窄、生产规模小的金属、非金属矿、引水洞等非爆炸性矿山的碎石土料采集及输送装车施工。它是由机械手与输送机接合，采集和输送功能合二为一，采用电动驱动液压系统的作用力，具有安全环保、能耗小、效率高的特点。扒渣机是矿山及小型隧洞出渣必不可少的先进的采矿出渣机械设备，是人工和其他机械的替代品。
柴电双动力扒渣机动力源为外部引入的380V/660V/1140V三相交流电源或柴油动力，整机采用一台主电机和一台柴油发动机，总装机总功率为22KW或110KW。
柴电双动力扒渣机包含液压行走，挖掘采集，输送，装车，清底等多种功能。其中液压行走功能是通过液压马达，液压马达具有前行，后退，自动刹车等功能；挖掘采集功能由机械手完成，机械手具有挖掘、伸臂、装料、卸料功能，大臂可上升、下降、左右回转，挖掘采集的操纵由全液压控制，由两个先导手柄操作，每个手柄控制四个动作，易操作。
输送，装车功能由输送机系统完成，其输送料槽由液压缸控制升降，同时输送架前接料口与矿石接触更紧密，工作时稳定性好，同时可以集和散料，平整场地，输送料槽宽度为700-800mm,输送速度为800-900mm/秒，输送带由一台液压马达驱动，此方式传动性能更稳定适用寿命更长，这样就解决了输送料槽被大石块卡住，导致电动输送滚筒被烧掉的可能性。
整车液压系统由一台22KW或110KW电机为动力带动右旋高压齿轮泵，液压油通过齿轮泵输入一台多路换向阀内，通过控制手柄实现对液压装置控制。
整车电器系统采用按钮、接触器实现对电机的控制，装有漏电断路器，在0.5秒内自动断电，确保人身和设备安全。

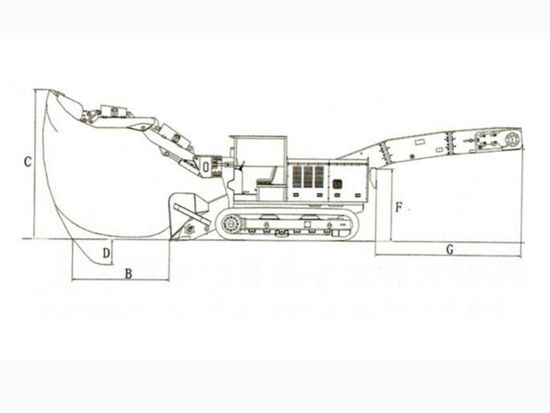

工作范围 | ||
产品型号 | STB-80 | STB-100 |
A挖掘宽度（mm） | ≥4800 | ≥5300 |
B挖取距离（离铲口）（mm） | ≥1850 | ≥1970 |
C挖掘高度（mm） | ≥2800 | ≥2940 |
D挖掘深度（mm） | ≥500 | ≥550 |
E卸载高度 （mm） | 1700（可加高） | 1750（可加高） |
Fzui低装载高度（mm） | 1350（可变） | 1350（可变） |
G卸载距离（mm） | 1700（可变） | 1700（可变） |
Hzui大回转角度 （mm） | ±50 | ±50 |
|
|
|
技术参数 | ||
产品型号 | STB-80 | STB-100 |
整机重量（T） | ≈8.2 | ≈10.8 |
外形（长×宽×高）（mm） | 6100×1700×1800 | 6800×1800×1900 |
装载能力（m3/h） | ≈80 | ≈100 |
zui小转弯半径（mm） | ≥5500 | ≥7000 |
适应巷道坡度（。） | ≤18硬质地面 | ≤18 硬质地面 |
行走速度 （m/min） | 2.1/3.8 | 2.1/3.8 |
离地间隙 （mm） | 230 可加高 | 330 可加高 |
额定工作压力（MPa） | 25 | 25 |
电机总功率 （kw） | 30/37 | 45 |
zui大物料通过尺寸（长×宽×高）（mm） | 650×700×650 | 670×700×660 |
适用断面（宽×高）（M） | ≥2.2×2.2/2.6×2.6 | ≥2.3×2.3/3×3 |
履带内侧宽度（mm） | 1000 可加宽 | 1130可加宽 |
爬坡能力（。） | ≤25 | ≤25 |
